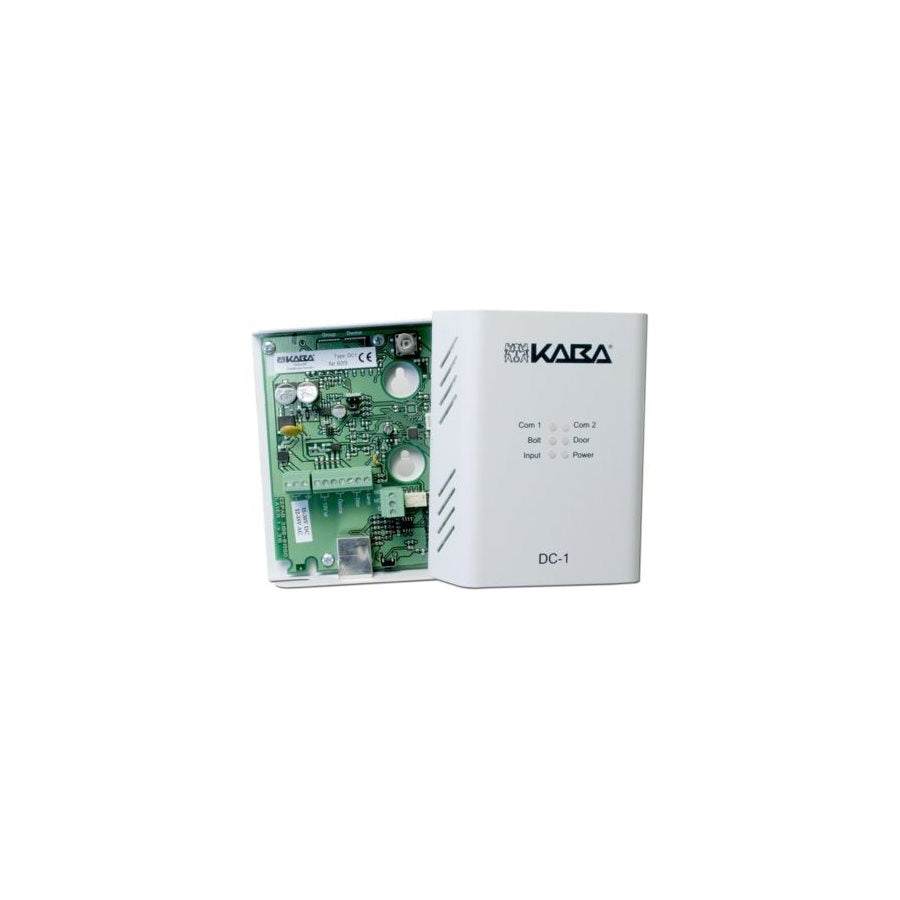

Styrenhet Mini Delta DC-1

Styrenhet DC-1 har en reläutgång som kan programmeras för att fungera på två olika sätt. Leveransinställning är att reläet växlar vid låst, men detta kan ändras genom att bygeln som finns monterad på låstindikeringen flyttas till dörrautomatiken, vilket innebär att reläet i stället växlar under 5 sekunder när deltan når öppet. Lämpligt att använda för att påverka och öppna en dörrautomatik.

DC-1 har en ingång för separat monterad dörrsensor (magnetkontakt), vilken vid leverans är förbikopplad genom bygel placerad på dörren. För att uppnå maximal säkerhet bör den i förpackningen ingående magnetkontakten alltid anslutas och bygeln placerad på dörren tas bort.

DC-1 har dessutom en spänningsutgång för sabotagelarm (tamper). Vid leverans är en bygel placerad på fjädervredet, vilket betyder att låset alltid öppnar när dörren öppnas med nyckel eller fjädervred. Om låset är monterat med låscylinder från båda håll, s.k. dubbelcylinder, ska denna bygel tas bort. Som strömförsörjning rekommenderas 24V filtrerad likspänning, lägre spänningar innebär att öppning och låsning sker långsammare.

Spänning: 15-30 VDC 12-18 VAC
Strömförbrukning: 20-115 mA, motorstart 1300 mA under 50 mS
Temperaturområde: -5 till +60°C
Mått (bxhxd) : 99x120x33 mm
