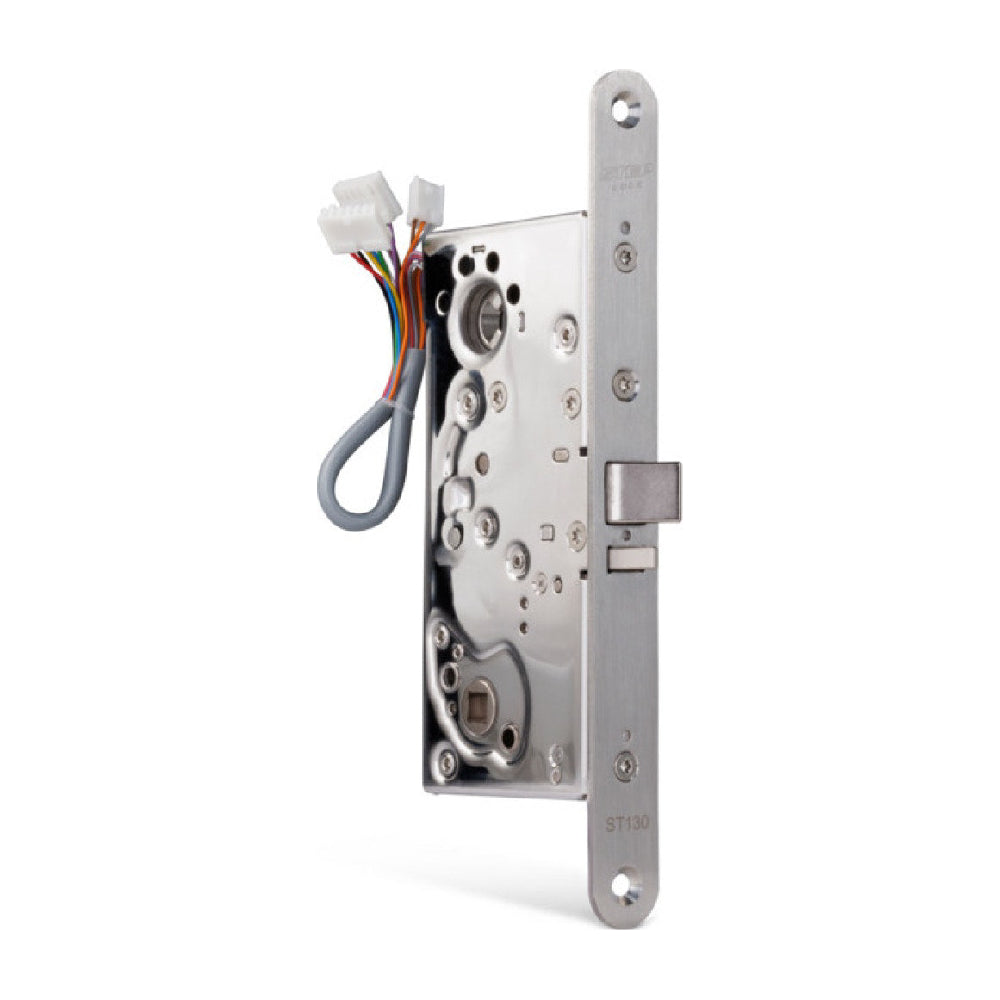

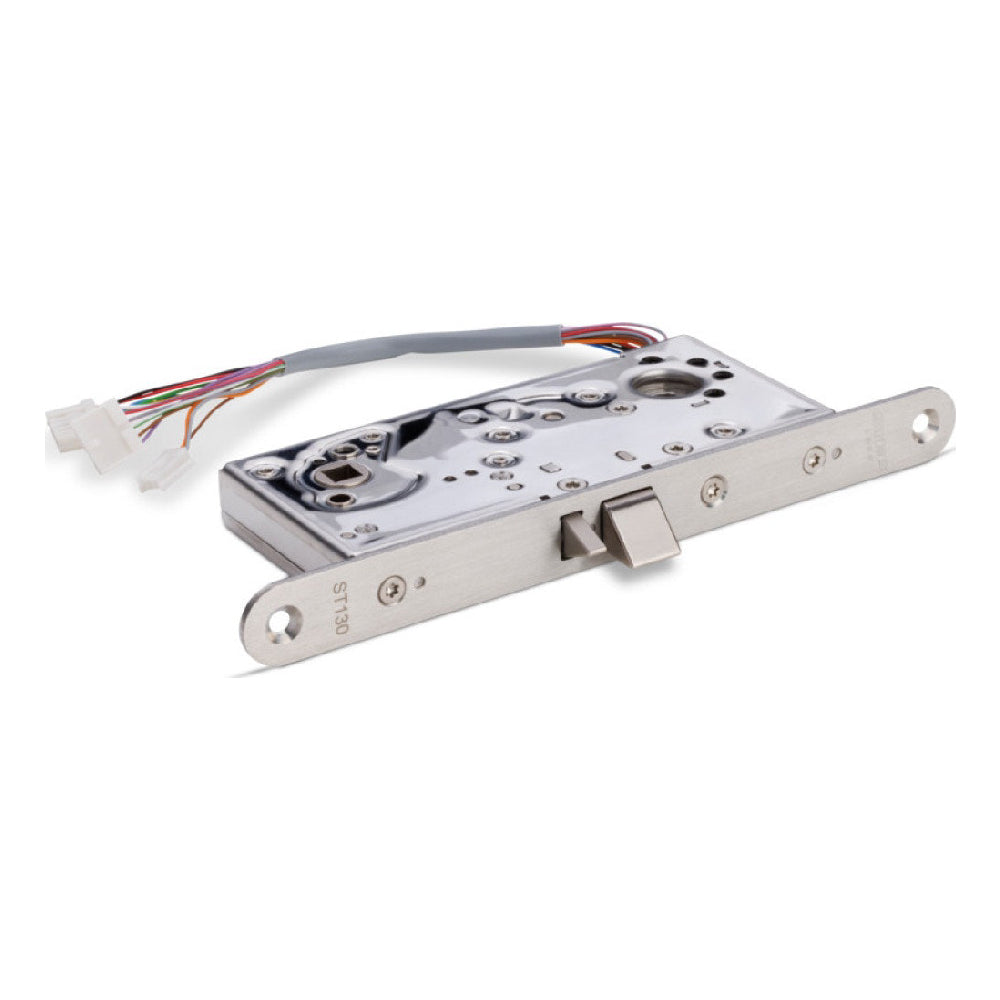

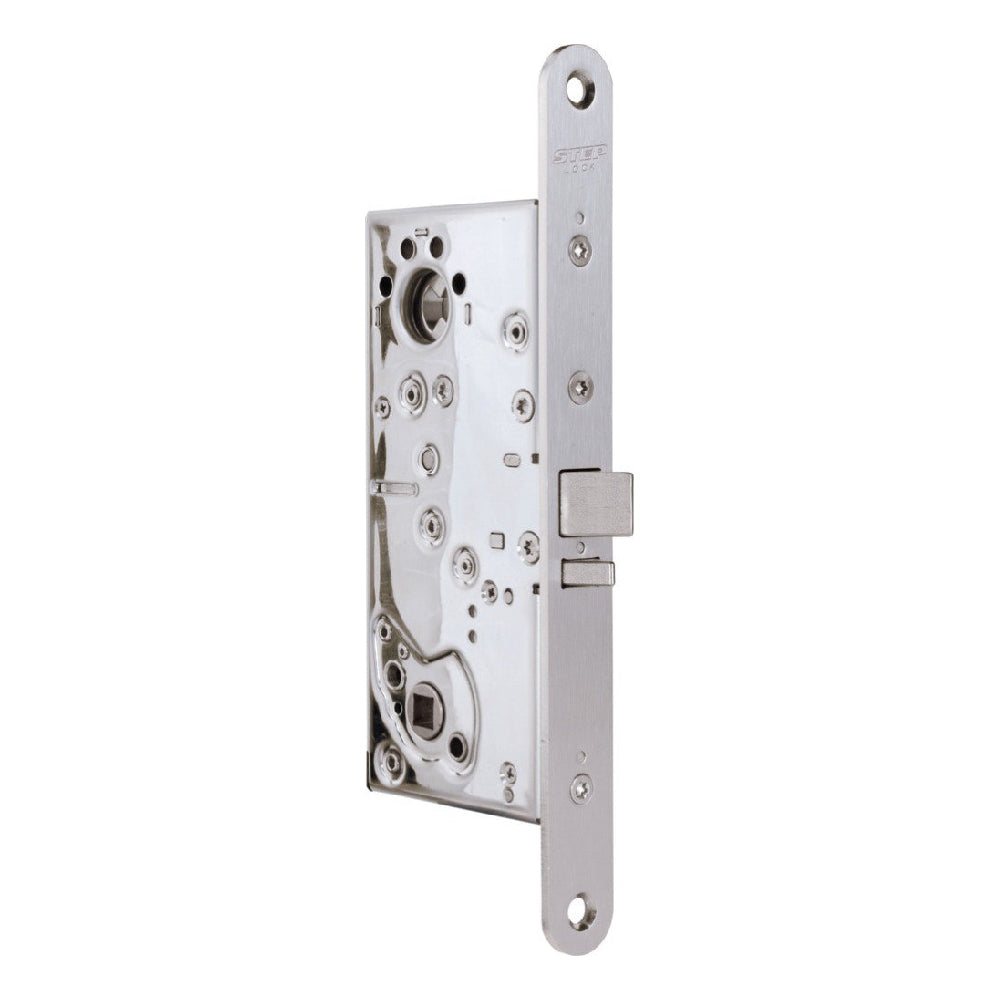

Eltryckeslås Step 130

Eltryckeslås STEP 130 för dörrautomatik

STEP 130 har en unik automatikkolv som gör att eltryckeslåset kan öppnas via dörrautomatik och samtidigt fungera som ett traditionellt eltryckeslås. D.v.s med Split-öppning som fungerar i brandcellsgräns och utrymningsväg.
Tack vare dessa egenskaper är STEP 130 ett självklart val för dörrmiljöer med dörrautomatik, brand- och utrymningskrav, där du samtidigt vill säkerställa en hög driftsäkerhet.

Eltryckeslås med unik automatikkolv ökar tillgängligheten
STEP 130 är ett eltryckeslås med splitfunktion och en automatikkolv som viker sig när dörren önskas öppnas med dörrautomatik eller draghandtag. När dörren öppnas med trycke fungerar STEP 130 precis som ett vanligt eltryckeslås med förreglad fallkolv.
Direkt efter att dörren öppnats skjuter automatikkolven ut, blir fast i sin position och fungerar som en vanlig fallkolv igen.

Certifierad för brand 120min och hög slitstyrka
STEP 130 är certifierad i Grade F enl. SS-EN 14846:2008 och kan därmed användas i brandavskiljande dörrar E/EI 120 . Eftersom automatikkolven ser ut som en vanlig fallkolv kan den fördela slitstyrkan över hela sin yta. Den ser även till att brandigenhållningen upprätthålls, även om det skulle uppstå en glipa mellan kolven och slutblecket. Detta i kombination med STEP Listtrycksteknik gör att STEP 130 tål ett högt listtryck och säkerställer en hög driftsäkerhet.

Splitfunktion med ”Godkänd passage”och utrymning SS-EN 179:2008
STEP 130 är utrustad med splitfunktion vilket innebär att du låta valfri sida av låset ske med mekanisk utpassering. Splitöppning från insidan ger signal för s.k. ”Godkänd passage”. Används ett nödutrymningsbehör STEP Exit så är låsenheten certifierad enl. SS-EN 179:2008. Låset kan också kopplas mot brandlarm så att återinrymning aktiveras vid brand.

Utrymning och hög hållbarhet säkerställs genom att den mekaniskt styrda sidan har en rejäl fastsättning där splitfunktionen säkras av rostfria och härdade detaljer.

Låsets funktioner

1. Automatikkolven låser/låser upp elektriskt via öppnasignal från passersystem, kodlås, tryckknapp eller liknande.
2. Automatikkolven dras in mekaniskt via cylinderroddaren med nyckel från utsidan eller nyckel/vred från insidan.
3. Trycket på utsidan aktiveras elektriskt via passersystem, kodlås eller liknande och drar in automatikkolven.
4. Trycket på insidan är alltid mekaniskt aktiv och drar in automatikkolven.
5. Omställbar för att passa höger- och vänsterdörrar.
6. Omställbar rättvänd/omvänd funktion.
7. Omställbar elektrisk/mekaniskt manövrerad sida.

• Modern kolvplacering.
• Certifierad som nödutrymningslås enl. SS-EN 179:2008
• Certifierad för brandklassade dörrar i Grade F (120 min) enl. SS-EN 14846:2008.
• Mikrobrytare enpoligt växlande, max. 30 V DC, 1 A.
• STEP Listtrycksteknik.
• Patenterad DirectDrive®-funktion ger en direkt manövrering av trycket.
• Mikrobrytare indikerar stängt och förreglat läge samt tryckes¬manövrering.
• Inbyggd skyddsdiod.
• Dorndjup 50 mm.

Nyckelfunktioner

• Dorndjup (mm): 50
• Låsregel: Fallregel
• Splitspindel J/N: Ja
• Utrymning J/N: Ja

Snabbfakta

• Dörrautomatik
• Automatikfall med listtrycksteknik
• Brandgodkänd E/EI 120
• Utrymning SS-EN 179
• Splitfunktion samt rättvänd/omvänd
