dormakaba ED250LE dörrautomatik, ny modell utan täckkåpa

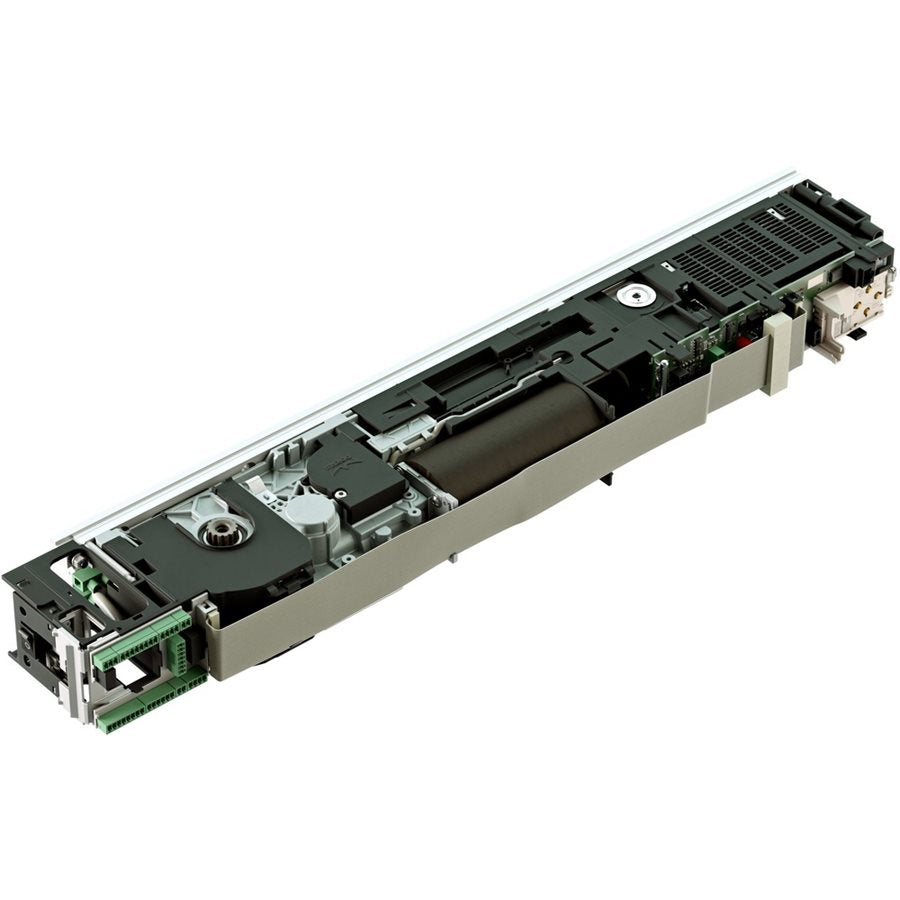

dormakaba ED250LE – elektromekanisk dörrautomatik utan täckkåpa

dormakaba ED250LE öppnar dörren med en elektrisk motor och växelhus och stänger den med fjäderkraft. Rörelserna är dämpade och kan anpassas via inställningarna på styrkortet. Automatikhuset levereras med montageplatta, utan täckkåpa.

Viktigt: detta är den nya modellen som kräver ett nytt armsystem. Kontrollera att armsystemet är avsett för denna version före beställning och installation.

Öppningshjälp och samspel med elektrisk låsning

Push and Go ger öppningshjälp när dörren sätts i rörelse. Fördröjd start kan användas i samband med motorlås eller elektriskt slutbleck. Automatiken har även en funktion som drar åt dörren för att avlasta listtryck samt en ingång för återkoppling från låset.

Justerbar öppning och stängning

Kraft och vinkel kan justeras efter installationen. Motoriserat tillslag, extra stängningskraft vid vindlaster och extra hållkraft när dörren är stängd ger möjlighet att anpassa funktionen till dörrens förutsättningar. Två olika öppethållandetider finns tillgängliga.

Styrning och övervakning

• Fyra impulsingångar, varav en strömimpulsingång.
• Ingång för återkoppling från lås.
• Dörrstatusrelä och räkneverk.
• Fyra programväljarlägen.
• Övervakningsprogram: TMP, ESM och IDC.

Tekniska specifikationer

• Varumärke: dormakaba.
• Modell: ED250LE, ny modell.
• Öppning: elektrisk motor och växelhus.
• Stängning: fjäderkraft.
• Maximal dörrbladsvikt: 400 kg.
• Maximal dörrbladsbredd: 1600 mm.
• Stängningskraft: EN 4–7.
• Angiven extern driftspänning: 24 V DC, 1,5 A, stabiliserad.
• Mått: 685 × 70 × 130 mm.
• Produktvikt: 12 kg.
• Montageplatta medföljer.
• Täckkåpa ingår inte.

Kontrollera dörrens vikt, bredd, montageförutsättningar och val av armsystem vid dimensioneringen. Angivna maxvärden ersätter inte en bedömning av den aktuella installationen.
