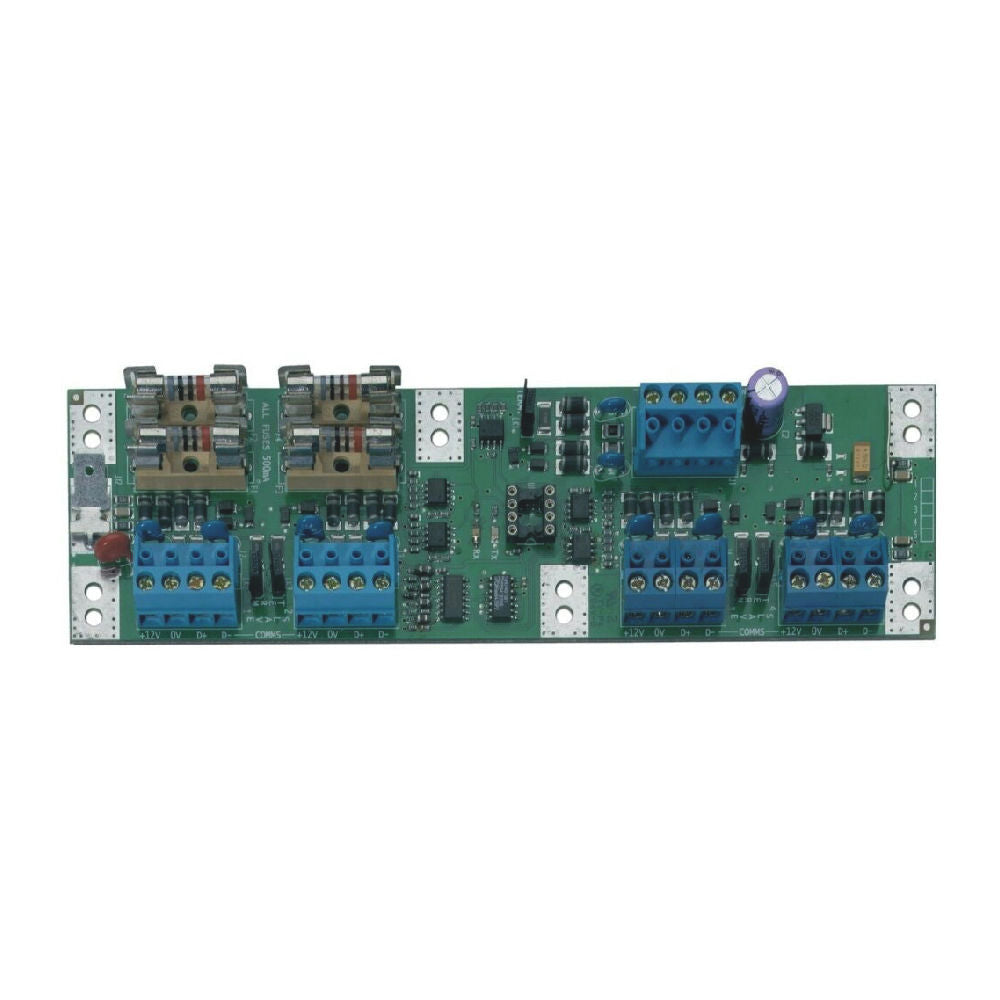

Bussplitter ATS1744 4st slingor

ATS1744 är en RS485-databussdelare, isolator och förstärkare för ATS-systemen. Produkten är framtagen för att öka driftsäkerheten och flexibiliteten i större eller mer komplexa installationer genom att dela upp systemets enda databusslinga i fyra helt elektriskt separata slingor.
Varje slinga är individuellt avsäkrad, vilket innebär att ett avbrott eller en kortslutning på en slinga inte påverkar övriga slingor eller centralens huvudbuss. Detta ger en markant ökad tillförlitlighet och säkerhet i systemet jämfört med en traditionell obruten busslinga.
Utöver isoleringsfunktionen fungerar ATS1744 även som en bussförstärkare/repeater, där varje delslinga kan förlängas upp till 1,5 km. Enheten är fullt kompatibel med både ATS Classic och Advisor Advanced-MM kapslingar och är utrustad med lysdioder för tydlig kommunikationsstatus.

Tekniska huvudpunkter

RS485 databussdelare, isolator och repeater i en och samma enhet
Delar upp 1 databusslinga till 4 separata slingor
Fullständig elektrisk isolering mellan slingorna
Individuell avsäkring per slinga
Avbrott eller kortslutning på en slinga påverkar inte övriga delar av systemet
Förlänger varje delslinga upp till 1,5 km

Kompatibilitet & installation

Avsedd för ATS-system
Passar i: ATS Classic-kapslingar, ATS Advisor Advanced-MM-kapslingar

Elektriska data

Drivspänning: 10,5 – 13,8 VDC
Strömförbrukning: max 80 mA
Rekommenderad kabel: Aritech WCAT 52/54 eller likvärdig

Mekaniskt & miljö

Mått (B × H): 175 × 50 mm
Driftstemperatur: 0 till +50 °C
